فرن فراغ مخصص أوتوماتيكي بالكامل مملوء بالنيتروجين-Shanghai Dengsheng Instrument Manufacturing Co., Ltd

اسم المنتج		فرن تجفيف الفراغ الأوتوماتيكي
نموذج		HTF-DZ215V
المواصفات الفنية الرئيسية	نطاق التحكم في درجة الحرارة	RT 10~200°C
	استقرار درجة الحرارة	±2°C
	دقة درجة الحرارة	0.1°C
	قطر مدخل النيتروجين	14 ملم
	فلتر	فئة 10000
	طريقة التدفئة	التدفئة الخارجية
	طريقة التبريد	التبريد الطبيعي
	معدل التبريد	لا أحد

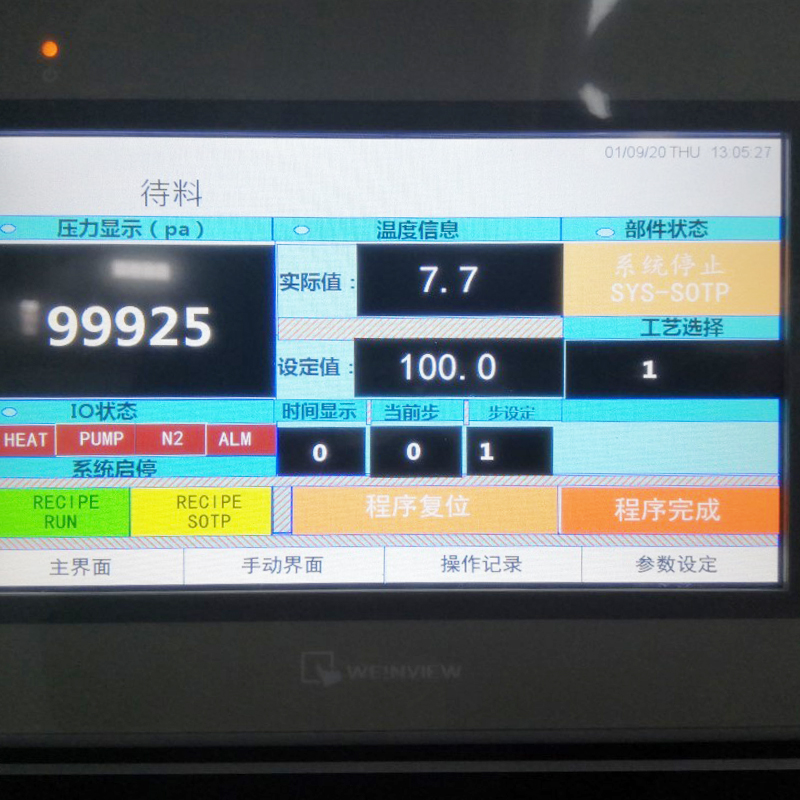

	وحدة تحكم	التحكم الصناعي PLC بشاشة تعمل باللمس
	مقياس الفراغ	مقياس الفراغ الرقمي
	نطاق الفراغ	50 باسكال-101 كيلو باسكال
	طريقة التحكم بالفراغ	التحكم في نقطة الضبط
	أبعاد الغرفة الداخلية	WDH (مم) ≥560640600
	الأبعاد الخارجية للوحدة الرئيسية	WDH (مم) ≈7208201750
	حجم الغرفة الداخلية	215 لتر
	نافذة المراقبة	300x350 ملم، مصنوع من الزجاج المقسى الداخلي المقوى وألواح أكريليك خارجية عالية الشفافية
	تقسيم	6 طبقات، سعة تحميل طبقة واحدة 30 كجم (تتميز الأرفف بألواح مثقبة من الفولاذ المقاوم للصدأ)
	إطار الدعم	6 طبقات، ارتفاع الخلوص 70 ملم
	مضخة فراغ	مضخة تفريغ مستوردة خالية من الزيت
	جهد مصدر الطاقة	220 فولت/50 هرتز
	استهلاك الطاقة	2500 واط
نظام التحكم في درجة الحرارة	يتميز بوحدة تحكم منطقية في درجة الحرارة PID تعتمد على المعالج الدقيق للتشغيل المستدام. تستخدم المكونات الإلكترونية منتجات من Chint وShanghai People Electric، مما يضمن الاستقرار والموثوقية على المدى الطويل.
عنصر التسخين	يتم تضمين سلك التسخين المصنوع من سبائك HRE المتميزة داخل أنابيب الفولاذ المقاوم للصدأ SUS304 المقاومة للتآكل، مما يضمن عمرًا ممتدًا لعنصر التسخين مع توفير الحماية من التسرب الكهربائي.
عنصر استشعار درجة الحرارة	ترموكبل PT-100 عالي الدقة
مواد الإسكان	الفولاذ المقاوم للصدأ SUS304 (سمك 1 مم)
مادة الخزان الداخلي	لوحة من الفولاذ المقاوم للصدأ مقاومة للتآكل سعة 316 لتر (سمك 3 مم)

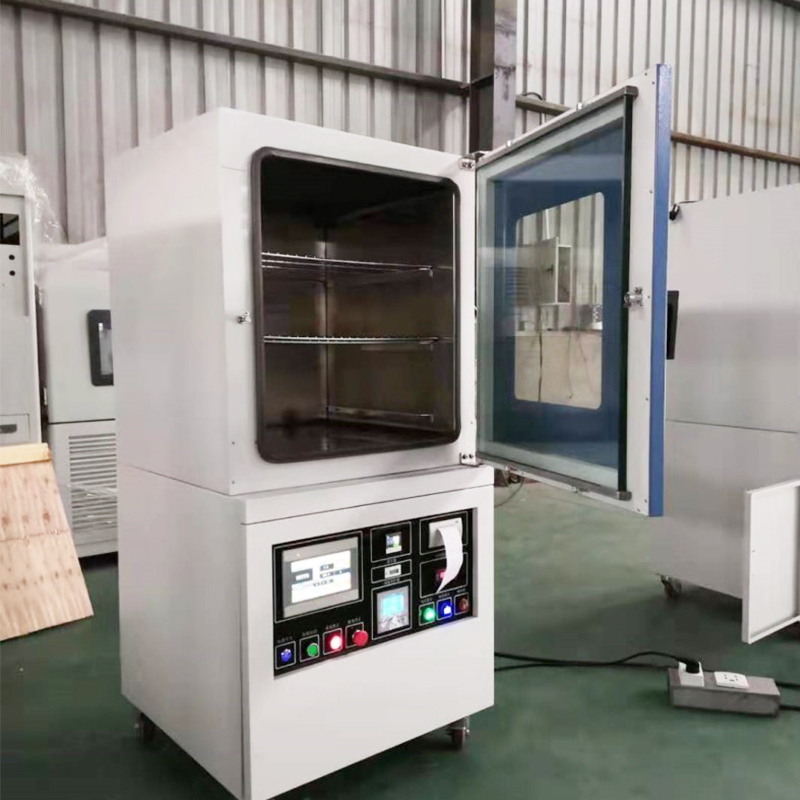

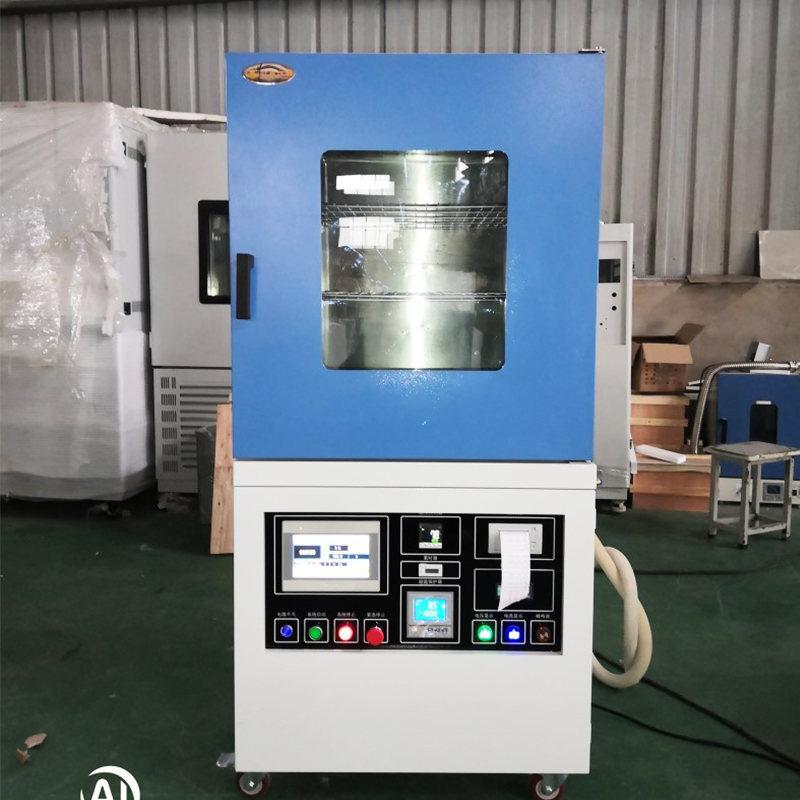

وصف هيكل المعدات	أبعاد الوحدة الرئيسية هي 720 × 820 × 1750 ملم. تم تجهيز الوحدة الرئيسية بأربع عجلات من طراز Fuma وأربعة أرجل دعم ثابتة لسهولة الحركة وتحديد المواقع بشكل آمن. يتم تثبيت نظام التحكم خارجيًا على الجانب الأيسر أو الأيمن من العلبة. تتميز زوايا الغرفة بزوايا مستديرة بدون نقاط عمياء لسهولة التنظيف. يتكون الجزء الداخلي للغرفة من ستة طبقات، يبلغ الحد الأدنى لارتفاع الخلوص لكل منها 70 مم (ارتفاع فعال قابل للاستخدام)، والحد الأدنى لمساحة الطبقة الواحدة 555 × 635 مم.
وصف نظام التحكم	بدون زوايا ميتة لسهولة التنظيف. يتكون الجزء الداخلي للغرفة من 6 طبقات بارتفاع خلوص أدنى يبلغ 70 مم (ارتفاع فعال قابل للاستخدام) لكل طبقة. تبلغ مساحة كل طبقة 555 × 635 ملم على الأقل، وتتسع لسلالتين قياسيتين (480 × 250 × 50 ملم) لكل طبقة. سعة الحمولة الكاملة هي 12 سلة قياسية. يفتح باب الوحدة الرئيسية إلى اليمين، بما يتوافق مع مبادئ بيئة العمل.
وصف عملية تشغيل المعدات	تستخدم المعدات برمجة التحكم الصناعي PLC. يشمل التحكم القابل للبرمجة حالة بدء/إيقاف مضخة التفريغ، وإعداد مستوى التفريغ، ومدة الاحتفاظ بالفراغ، ووقت تعبئة الغاز الخامل، ووقت إغلاق صمام الملف اللولبي للغاز الخامل، وبدء/إنهاء دورة التسخين.
تخزين البيانات وتصديرها	عملية ذات مرحلة واحدة:
نظام الطباعة	الخطوة 1: ضبط مستوى الفراغ (القيمة المفترضة: 80 كيلو باسكال)
وظيفة الضبط الذاتي	الخطوة 2: ضبط درجة الحرارة المستهدفة ووقت الانتظار بعد الوصول (الهدف المفترض: 200°درجة مئوية)
إنذارات في الوقت الحقيقي	الخطوة 3: بدء التفريغ أو التسخين (ممكن في نفس الوقت) → تحقيق مستوى التفريغ المستهدف → تتوقف مضخة التفريغ عن العمل تلقائيًا
ضمان السلامة	ضبط درجة الحرارة ووقت التشغيل بعد الوصول إلى درجة الحرارة (درجة الحرارة المفترضة: 200°C) → الخطوة 3:
بيئة تشغيل المعدات	إخلاء الفراغ أو الحرارة (يمكن إجراؤه بشكل متزامن) → عند الوصول إلى قيمة الفراغ المحددة، مضخة التفريغ
فترة الضمان	يتوقف تلقائيًا أثناء استمرار التسخين. بمجرد الوصول إلى نقطة ضبط درجة الحرارة ودرجة الحرارة
صيانة ما بعد التثبيت	بعد انقضاء وقت التشغيل، تتوقف المعدات تلقائيًا.
وقت الاستجابة لما بعد البيع والصيانة	(ملاحظة: أثناء التسخين، يؤدي تمدد الهواء داخل الحجرة إلى تقليل مستوى الفراغ، مما يؤدي إلى التشغيل التلقائي
إعدادات	إعادة تشغيل مضخة التفريغ لتجديد الفراغ. تتم عملية التسخين أو درجة الحرارة الثابتة بشكل طبيعي.)
