1. الحل التقني
| اسم المشروع | فرن تدوير الهواء الساخن المخصص (DS-LH135) |
| الرقم المرجعي | 20200518032 |
| تاريخ | 2020/5/18 |
| موافقة | السيد هي |
| مسودة | السيد لي |
| تجاري | تشانغ يو |
| الهاتف: | 13671719019 |
| أنا. غرض المعدات ومعايير الامتثال | ||
| يتوافق مع معايير تصنيع المعدات | يتوافق مع المعايير التالية لأفران التجفيف بالهواء الساخن الكهربائي القسري: معيار GB/T 30435-2013، معيار السلامة GB 5959.4-92، معيار فرن تدوير الهواء الساخن GB/T 20033-2011 | |
| 2. تطبيق المنتج | مناسب لإجراء اختبار مقاومة الحرارة ومقاومة الرطوبة ومقاومة الجفاف واختبار التكيف مع درجات الحرارة العالية/المنخفضة والصيانة الثابتة لدرجات الحرارة المنخفضة والتخزين للمنتجات الإلكترونية والكهربائية ومعالجات الأسطح والأجهزة والبلاستيك والمعادن وما إلى ذلك. مناسب بشكل خاص لاختبار التكيف مع درجات الحرارة العالية/المنخفضة للألياف الضوئية والبلورات والمحاثات الدقيقة والمنتجات المعالجة بالسطح وثنائي الفينيل متعدد الكلور وشاشات الكريستال السائل وما إلى ذلك. كما يعمل كجهاز اختبار موثوقية لهندسة مراقبة الجودة. كما أنها مناسبة لمكاتب مراقبة الجودة والمؤسسات البحثية والجامعات لتقييم أداء المنتج وجودته. | |
| 3. المواد المحظورة | المواد التالية ممنوعة منعا باتا للاختبار: المواد القابلة للاشتعال، أو المتفجرة، أو شديدة التآكل، أو شديدة الإشعاع. | |
| الثاني. مواصفات المعدات | ||
| 1. اسم المعدات | فرن مخصص لتدوير الهواء الساخن بدرجة حرارة عالية | |
| 1. نموذج المعدات | دي اس-5800 اتش | |
| 2. المعايير الفنية الأساسية | ||
| فرن مخصص لتدوير الهواء الساخن | ||
| 2.1 أبعاد الغرفة الداخلية | 2200 × 1200 × 2200 ملم (العرض × العمق × الارتفاع) | |
| 2.2 الأبعاد الخارجية | 3000 × 1400 × 2900 مم (بما في ذلك محرك المروحة) | |
| 2.3 نطاق درجة الحرارة | RT 20 إلى 180°C | |
| 2.4 وحدة التحكم | وحدة تحكم شاشة LCD تعمل باللمس | |
| 2.5 أوضاع التشغيل | 1 عملية موقوتة 2 عملية ذات قيمة ثابتة 3 عملية مبرمجة | |
| 2.4 درجة حرارة التشغيل المستمر | 160°ج | |
| 2.5 تقلب درجة الحرارة | ±1°ج | |
| 2.6 توحيد درجة الحرارة | ±2.5% من نقطة الضبط | |
| 2.7 معدل التدفئة | ≥3°C/دقيقة (متوسط) | |
| 2.8 دقة درجة الحرارة | 0.1°ج | |
| 2.9 توحيد درجة الحرارة | 100°C: s 2°C | |
| 2.10 المجلد | 5.8م³ | |

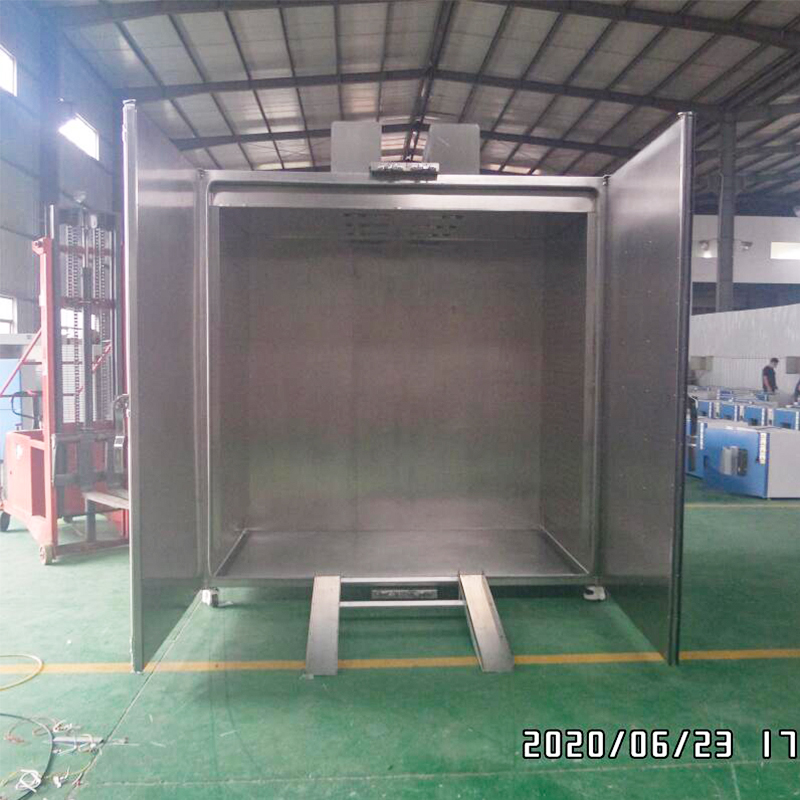

| 2.11 منحدر نقل البضائع | 2200x1000 ملم | |
| 2.12 سعة تحميل الغرفة الداخلية | 1.5 طن | |
| 2.13 مصدر الطاقة (تقريبًا) | 380 فولت/50 هرتز | |
| 2.14 إجمالي استهلاك الطاقة | حوالي 25 كيلو وات | |
| 3. هيكل المعدات والمواد | ||
| 3.1 المواد الهيكلية المرفقة | هيكل | يشتمل التعزيز الهيكلي الداخلي على إطار فولاذي بزاوية، مع مكونات موزعة من الخارج إلى الداخل: غلاف العلبة – صوف صخري عازل للحرارة – إطار – مجرى هواء – غرفة داخلية – رف عينة. يتم وضع نظام التحكم في خزانة تحكم مثبتة خارجيًا على الجانب الأيمن من الوحدة، بينما يتم وضع محرك المروحة على الجانب الأيمن لتوليد تدفق الهواء المحوري. |
| مادة الغلاف الخارجي | يتميز غلاف العلبة بلمسة نهائية مصقولة من الفولاذ المقاوم للصدأ 304. | |
| مادة البطانة الداخلية | مصنوع من لوحة الفولاذ المقاوم للصدأ SUS304 الفاخرة ذات اللمسة النهائية المرآة. | |
| قفل الباب | يتميز بقفل سريع للأبواب لسهولة الاستخدام. | |
| طبقة العزل | معزولة بصوف مقاوم للحريق من أكسيد الألومنيوم 5052. | |
| عجلات | مزودة بأربع عجلات فوما (سعة الحمولة الواحدة: 1000 كجم). | |

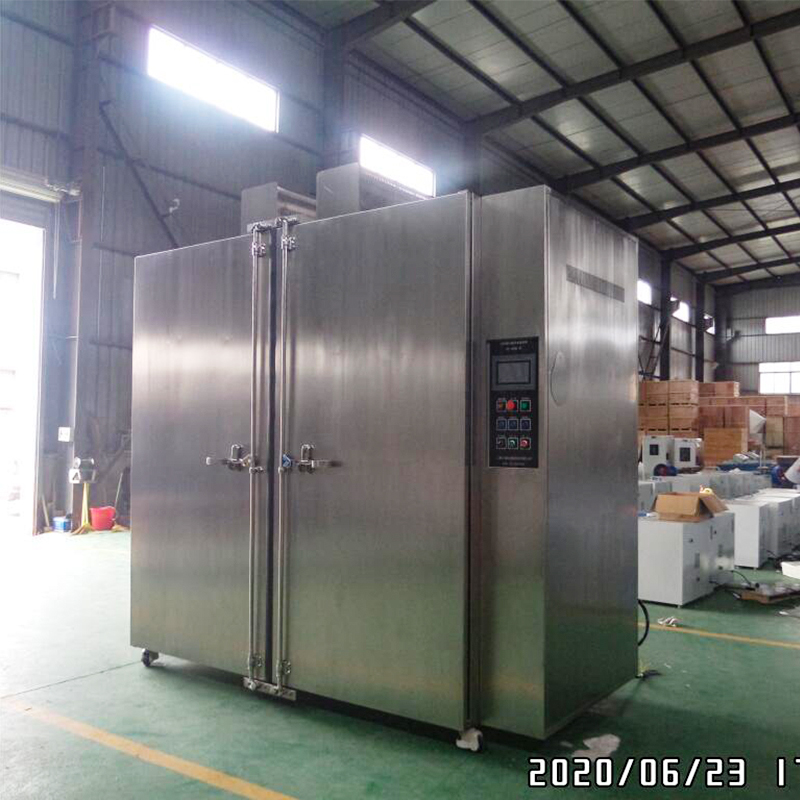

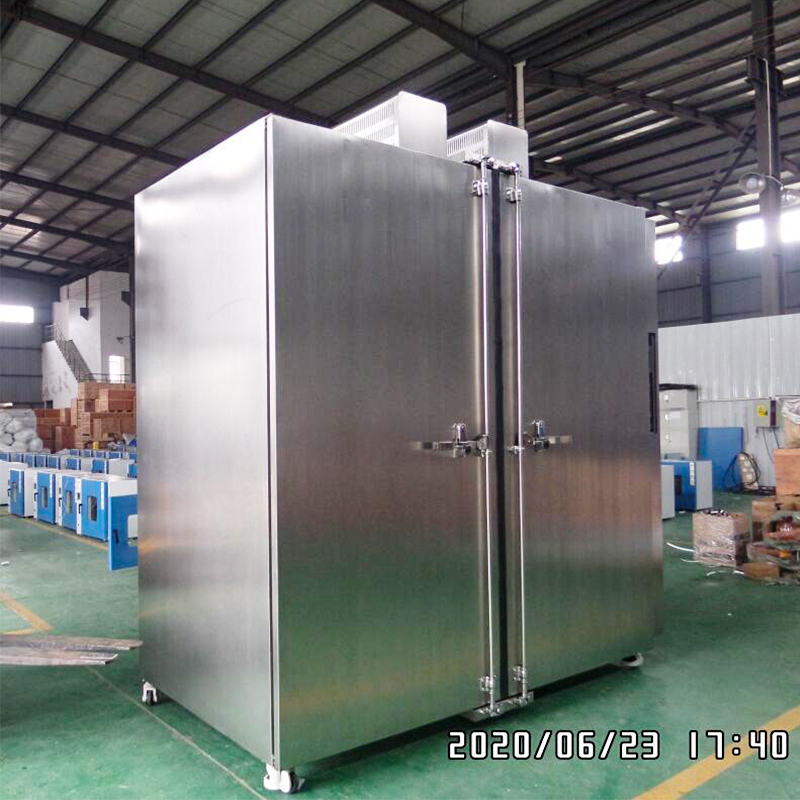

| باب | تصميم بباب مزدوج بدون نافذة عرض، مع آليات قفل مريحة. تستخدم إطارات الأبواب بنية متعددة الأختام مع حشوات مطاطية سيليكونية متخصصة مقاومة لدرجات الحرارة العالية والمنخفضة. | |
| 3.2 نظام التحكم | وحدة تحكم | شاشة تعمل باللمس ملونة بوصة |
| معلومات عرض الواجهة | درجة حرارة التشغيل الحالية، ودرجة الحرارة المحددة، ووقت التشغيل، وعدد أجزاء التشغيل (إذا تم ضبطها) وغيرها من المعلومات | |
| عملية نقطة الضبط | تشغيل طويل الأمد بعد ضبط درجة الحرارة | |
| التنفيذ المقرر | اضبط درجة الحرارة ومدة التشغيل بمجرد الوصول إلى درجة الحرارة المحددة. سيتوقف الجهاز عن العمل عند انتهاء المدة المحددة. | |
| تنفيذ البرنامج | ضبط درجة الحرارة 1، ضبط المدة 1، ضبط درجة الحرارة 2، ضبط المدة 2. يمكن برمجة ما يصل إلى 15 مقطعًا لدرجة الحرارة والمدة. بعد الانتهاء من البرمجة، ستعمل المعدات بشكل تسلسلي وفقًا لدرجات الحرارة والمدد المحددة مسبقًا. بعد الانتهاء من كل جزء تشغيلي، سيتوقف الجهاز تلقائيًا. | |
| 3.3 نظام توزيع وتدوير الهواء | معجب | 2 محرك مروحة مقاوم لدرجة الحرارة العالية، مروحة توربينية من السبائك المقاومة لدرجة الحرارة العالية، تحقق دوران انتشار الحمل الحراري القسري |
| معجب drive | التدفق المحوري | |
| دوران القناة | تصميم قناة متوازية مع هواء ساخن يتحرك من اليمين إلى اليسار. تضمن الحواجز المثبتة داخل القناة أن ضغط الهواء وسرعته يلبيان معايير الاختبار، مع تمكين التثبيت السريع لدرجة الحرارة عند فتح/إغلاق الباب. | |
| منفذ الاختبار | القطر 50 ملم، 1 على الجانب الأيسر | |
| 3.4 نظام التدفئة | ① | يستخدم نظام التدفئة طريقة تسخين دوران الهواء الساخن، مما يضمن توزيعًا موحدًا لدرجة الحرارة وتحكمًا موثوقًا في درجة الحرارة. |
| ② | يتم حساب كل من التحكم في درجة الحرارة وإخراج الطاقة بواسطة كمبيوتر صغير، والذي يقوم تلقائيًا بضبط طاقة التسخين وفقًا لمستويات الحمل الداخلي. ويحقق هذا دقة عالية وكفاءة في استخدام الطاقة، مما يؤدي إلى تحقيق قدر أكبر من الاستدامة البيئية وتوفير الطاقة. | |
| ③ | مكونات النظام الأساسية: أنابيب التسخين، مرحلات الحالة الصلبة، إلخ. | |
| 4. نظام إنذار الأعطال | ||
| حماية سلامة المعدات | 1. محدد درجة حرارة مستقل مع قطع تسخين تلقائي عند ارتفاع درجة الحرارة، مما يوفر حماية فعالة للعينة. 2. زر إيقاف الطوارئ لقطع مصدر الطاقة الرئيسي على الفور في المواقف الحرجة. 3. تعمل مصابيح المؤشر ثلاثية الألوان على مراقبة تجاوز درجة الحرارة وتشغيل محرك المروحة. أي شذوذ يؤدي إلى إطلاق إنذارات مسموعة ومرئية. 4. قاطع دائرة التسرب الأرضي. 5. جهاز حماية من فشل المرحلة. | |
| 5. مقدمة لمكونات كهربائية مختارة | ||
| الأجهزة | تعرض أجهزة وحدة LCD المتكاملة مجموعات متعددة من البيانات على شاشة واحدة مع نقل إشارة مستقر ودقيق. يتميز الجهاز بتشغيل منطق PID، ووظيفة الضبط الذاتي، وإمكانيات التدخل اليدوي في المعلمات. | |
| مرحل الحالة الصلبة | يستخدم مرحلات الحالة الصلبة عالية الجودة | |
| مستشعر درجة الحرارة | يستخدم أجهزة استشعار PT100 | |
| 6. الوثائق الفنية المقدمة | ||
| المستندات | دليل مستخدم المعدات، بطاقة الضمان، شهادة المطابقة، الرسم التخطيطي الكهربائي | |
| 7. الملحقات الاختيارية (اختياري) | ||
| تخزين البيانات | تخزين USB، تخزين بيانات جداول البيانات (500 يوان) | |
| طابعة | طباعة ورق حراري، فترة زمنية للطباعة قابلة للتعديل (1500 يوان) | |
| منفذ حقن الغاز الخامل | توزيع داخلي على شكل حرف U، فتحة 16 مم (القطر الخارجي) (2000 يوان) | |
| مقياس تدفق الغاز | التحكم في قناة الغاز لتنظيم معدل تدفق الغاز (25000 يوان) | |
| ثالثا. متطلبات تركيب بيئة المعدات | ||
| متطلبات تركيب المعدات | درجة الحرارة والرطوبة المحيطة: 5°C إلى 30°C، الرطوبة النسبية: <85% | |
| لا توجد اهتزازات شديدة في المنطقة المجاورة | ||
| لا يوجد ضوء الشمس المباشر أو مصادر الحرارة المباشرة الأخرى | ||
| لا توجد مجالات كهرومغناطيسية قوية في المنطقة المجاورة | ||
| لا توجد تركيزات عالية من الغبار أو المواد المسببة للتآكل في المنطقة المجاورة | ||
| يجب أن تكون الغرفة جيدة التهوية. | ||
| لا توجد تيارات هوائية قوية في المنطقة المجاورة؛ إذا كان تدفق الهواء القسري مطلوبًا، فيجب عدم توجيهه إلى الوحدة. | ||
| يجب وضع المعدات على سطح ثابت ومستوٍ والحفاظ عليها في وضع أفقي. | ||
| يجب الحفاظ على مسافة خالية لا تقل عن 50 سم بين الجزء الخلفي للمعدات والحائط، مع مسافة خالية لا تقل عن 50 سم على كلا الجانبين. | ||
| رابعا. القبول والضمان | ||
| المعلمات | تم قياس البيانات المذكورة أعلاه أثناء التشغيل في ظل ظروف عدم التحميل. | |
| قبول | قبول testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| ضمان | تكون فترة الضمان 12 شهرًا بعد إتمام القبول. بعد انتهاء فترة الضمان هذه، سيتم تطبيق رسوم معقولة على قطع الغيار. | |
| الخامس. مهلة الإنتاج وطريقة النقل | ||
| مهلة الإنتاج | التسليم خلال 30 يوم عمل من تاريخ إضافة الدفعة المقدمة إلى حساب المورد. | |
| طريقة النقل | النقل البري؛ حاويات الشحن التي تلبي متطلبات QB/WD008-2001. مكان التسليم: نقطة مخصصة للعميل (باستثناء التسليم في الطابق العلوي). التفريغ الذي يتعين على المشتري القيام به. | |
