فرن عالي الحرارة مصنوع حسب الطلب-شركة شنغهاي دينغشنغ لتصنيع الأدوات المحدودة

أنا. غرض المعدات ومعايير الامتثال
المعدات تلبي المتطلبات	يتوافق مع معيار GB/T 30435-2013 لأفران التجفيف بالهواء الساخن الكهربائية، ومعيار سلامة التصنيع GB 5959.4-92، ومعيار GB/T 20033-2011 لأفران تدوير الهواء الساخن.
2. تطبيق المنتج	مناسب لإجراء اختبارات مقاومة الحرارة ومقاومة الرطوبة ومقاومة الجفاف واختبار التكيف مع درجات الحرارة العالية والمنخفضة والصيانة الثابتة لدرجات الحرارة المنخفضة والتخزين للمنتجات الإلكترونية والكهربائية ومعالجات الأسطح والأجهزة والمقاييس والبلاستيك والمعادن والتطبيقات المماثلة. مناسب بشكل خاص لاختبار التكيف مع درجات الحرارة العالية والمنخفضة للمنتجات بما في ذلك الألياف الضوئية والبلورات والمحاثات الدقيقة والمكونات المعالجة سطحيًا ومركبات ثنائي الفينيل متعدد الكلور وشاشات الكريستال السائل؛ يعمل أيضًا كجهاز اختبار الموثوقية لهندسة مراقبة الجودة. ينطبق أيضًا على مكاتب مراقبة الجودة والمؤسسات البحثية ومؤسسات التعليم العالي لتقييم أداء المنتج وجودته.
3. المنتجات المحظورة بشدة	يُحظر تمامًا اختبار العناصر التالية: المواد القابلة للاشتعال والانفجار، والمواد شديدة التآكل، والعناصر التي تصدر إشعاعات قوية.
الثاني. مواصفات المعدات

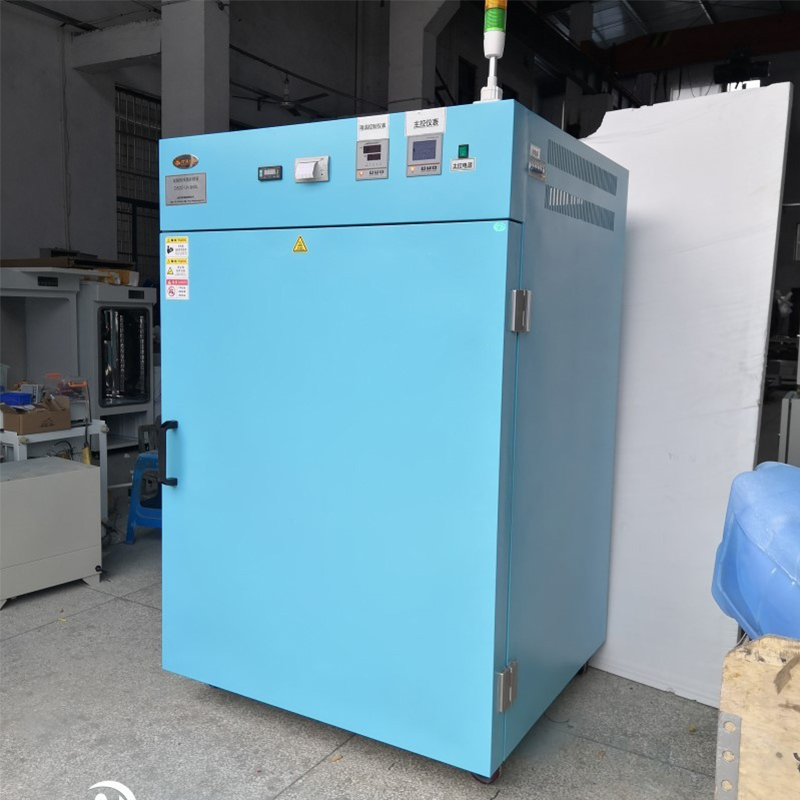

1. اسم المعدات	فرن مخصص لتدوير الهواء الساخن بدرجة حرارة عالية
1. نموذج المعدات	دي اس-LH135
2. المواصفات الفنية الرئيسية
فرن مخصص لتدوير الهواء الساخن
2.1 أبعاد الغرفة الداخلية	800 × 800 × 1000 مم (العرض × العمق × الارتفاع)
2.2 الأبعاد الخارجية	1000 × 1050 × 1690 ملم
2.3 نطاق درجة الحرارة	RT 50 إلى 600 °C
2.4 درجة حرارة التشغيل على المدى الطويل	<550
2.5 تقلب درجات الحرارة	±1 °ج
2.6 توحيد درجة الحرارة	±2.5% من القراءة
2.7 معدل التدفئة	درجة حرارة الغرفة إلى 550 °C <85 دقيقة
2.8 دقة درجة الحرارة	1 °ج
2.9 توحيد درجة الحرارة	200°ج: ±2°ج، 300°ج: ±3°ج، 400°ج: ±5°ج، 500°ج: ±6°ج
2.9 تصنيف مصدر الطاقة (تقريبًا)	220 فولت/50 هرتز
2.10 إجمالي استهلاك الطاقة	حوالي 4 كيلو واط
2.11 حامل العينة	ثلاث ألواح شبكية مثقوبة ذات حافة مطوية (شفرة مزدوجة) من الفولاذ المقاوم للصدأ
3. الأداء الهيكلي للمعدات
3.1 المواد الهيكلية المرفقة	هيكل	يتميز الجزء الداخلي بإطار فولاذي بزاوية للتعزيز الهيكلي. الطبقات من الخارجية إلى الداخلية هي: غلاف الخزانة – الصوف الصخري العازل – الإطار – قناة الهواء – الغرفة الداخلية – رف العينات. يوجد نظام التحكم في صندوق تحكم خارجي مثبت على الجانب الأيمن من الوحدة. يتم تركيب محرك المروحة أعلى الجهاز، مما يؤدي إلى تشغيل مروحة التدوير عبر حزام على شكل حرف V.
	مادة الغلاف الخارجي	يستخدم الغلاف الخارجي لوحة فولاذية مدلفنة على البارد مع طلاء مسحوق إلكتروستاتيكي.
	مادة البطانة الداخلية	مصنوعة من لوحة الفولاذ المقاوم للصدأ SUS321 المتميزة.
	قفل الباب	يتميز بقفل باب مزدوج لسهولة الاستخدام.
	طبقة العزل	5052 صوف عازل مقاوم للهب مصنوع من أكسيد الألومنيوم.
	دعم القدمين	أقدام من النايلون.
	باب	تصميم باب واحد بدون نافذة عرض، يتميز بآلية قفل سريع للتشغيل المريح. يستخدم ختم إطار الباب حشوات مطاطية سيليكونية مقاومة لدرجات الحرارة العالية والمنخفضة مصممة خصيصًا لتعزيز سلامة الختم.
3.2 نظام توزيع وتدوير الهواء	معجب	استخدام مراوح مقاومة لدرجات الحرارة العالية ذات علامات تجارية جنبًا إلى جنب مع مراوح تدوير من سبائك الألومنيوم مقاومة لدرجات الحرارة العالية لتحقيق دوران انتشار الحمل الحراري القسري.
	معجب drive	ناقل حركة حزام مثلث الشكل.
	دوران القناة	يستخدم دوران القناة مدخلًا علويًا بتصميم هواء عادم عائد يسارًا ويمينًا. يضمن تركيب الحواجز داخل القناة امتثال ضغط الهواء وسرعته لمعايير الاختبار، مع تمكين التثبيت السريع لدرجة الحرارة عند فتح الباب وإغلاقه.
	منفذ الاختبار	لا أحد.
3.3 نظام التدفئة	①	يستخدم نظام التدفئة طريقة تسخين دوران الهواء الساخن، مما يضمن توزيعًا موحدًا لدرجة الحرارة مع التحكم الدقيق والموثوق في درجة الحرارة.
	②	يتم حساب كل من التحكم في درجة الحرارة وإخراج الطاقة بواسطة كمبيوتر صغير، والذي يقوم تلقائيًا بضبط طاقة التسخين وفقًا لمستويات الحمل الداخلي. ويحقق هذا دقة عالية وكفاءة في استخدام الطاقة، مما يؤدي إلى تحقيق قدر أكبر من الاستدامة البيئية وتوفير الطاقة.
	③	مكونات النظام الأساسية: أنابيب التسخين، مرحلات الحالة الصلبة، إلخ.
4 نظام إنذار الأعطال (اختياري)
حماية سلامة المعدات	يقوم محدد درجة الحرارة المستقل بإيقاف التسخين تلقائيًا عند ارتفاع درجة الحرارة، مصحوبًا بإنذارات مسموعة ومرئية لتنبيه المشغل، مما يحمي العينات بشكل فعال.
5. نظرة عامة على المكونات الكهربائية المختارة
الأجهزة	تعرض أداة الكتلة الأفقية المدمجة بشاشة LCD مجموعات متعددة من البيانات على شاشة واحدة مع نقل إشارة مستقر ودقيق. يتميز الجهاز بالتشغيل المنطقي PID، مما يوفر إمكانات الضبط الذاتي والضبط اليدوي.
مرحل الحالة الصلبة	يستخدم مرحلات الحالة الصلبة عالية الجودة
مستشعر درجة الحرارة	يستخدم أجهزة استشعار PT100
6. الوثائق الفنية
كتيبات	دليل مستخدم المعدات، بطاقة الضمان، شهادة المطابقة، الرسم التخطيطي الكهربائي،
7. الملحقات الاختيارية
تخزين البيانات	تخزين USB، تخزين بيانات جداول البيانات
طابعة	طباعة الورق الحراري، فاصل طباعة قابل للتعديل
منفذ تعبئة الغاز الخامل	توزيع داخلي على شكل حرف U، فتحة 16 مم (القطر الخارجي)
مقياس تدفق الغاز	التحكم في قناة الغاز لتنظيم معدل تدفق الغاز
ضوء مؤشر التشغيل	مؤشر ثلاثي الألوان (حالة التشغيل، حالة الخطأ، حالة ارتفاع درجة الحرارة)
ثالثا. متطلبات تركيب بيئة المعدات
متطلبات تركيب المعدات	درجة الحرارة والرطوبة المحيطة: 5°C إلى 30°C، الرطوبة النسبية: <85%
	لا توجد اهتزازات شديدة في المنطقة المجاورة
	لا يوجد ضوء الشمس المباشر أو مصادر الحرارة المباشرة الأخرى
	لا توجد مجالات كهرومغناطيسية قوية في المنطقة المجاورة
	لا توجد تركيزات عالية من الغبار أو المواد المسببة للتآكل في المنطقة المجاورة
	يجب أن تكون الغرفة جيدة التهوية.
	لا توجد تيارات هوائية قوية في المنطقة المجاورة؛ عندما يكون تدفق الهواء القسري مطلوبًا، يجب عدم توجيه تدفق الهواء إلى الوحدة.
	يجب وضع المعدات على سطح صلب ومستوٍ والحفاظ عليها في وضع أفقي.
	يجب الحفاظ على مسافة خالية لا تقل عن 50 سم بين الجزء الخلفي للمعدات والحائط، مع مسافة خالية لا تقل عن 50 سم على كلا الجانبين.
رابعا. القبول والضمان
المعلمات	تم قياس جميع البيانات المذكورة أعلاه أثناء التشغيل في ظل ظروف عدم التحميل.
قبول	قبول inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address.
ضمان	تنطبق فترة ضمان مدتها 12 شهرًا بعد القبول. وبعد هذه الفترة، سيتم تطبيق رسوم معقولة على قطع الغيار.
الخامس. مهلة الإنتاج وطريقة النقل
مهلة الإنتاج	التسليم خلال 45 يوم عمل من تاريخ إضافة الدفعة المقدمة إلى حساب المورد.
طريقة النقل	النقل البري؛ التسليم في عبوات النقل المتوافقة مع معايير QB/WD008-2001. مكان التسليم: النقطة المخصصة للعميل (باستثناء التسليم في الطابق العلوي). تفريغ الحقائب التي سيقوم بها المشتري.
