المواصفات الفنية لغرفة اختبار الغمر الدوري لمحلول الملح
أنا. المعايير الفنية لغرفة اختبار الغمر الدوري لمحلول الملح:
مصدر الطاقة: تيار متردد 380 فولت، 50 هرتز، 5 كيلو واط
أبعاد غرفة التجفيف: 650 مم × 650 مم × 600 مم (D × W × H)
أبعاد غرفة غمر الملح: 650 مم × 650 مم × 400 مم (D × W × H)
نطاق درجة حرارة التشغيل المصمم لغرفة التجفيف:
درجة الحرارة المحيطة 8°C إلى 80°C ±2°C
الرطوبة: ≤50% (عرض مراقب فقط، غير خاضع للرقابة)
نطاق ضبط الوقت: 0–999 دقيقة
قوة التدفئة: 2 كيلو واط
نطاق درجة حرارة غرفة غمر الملح:
20°C إلى 50°C ±2°C
نطاق ضبط الوقت: 0–999 دقيقة
قوة التدفئة: 1.5 كيلو واط
| 1. نظام إزالة الرطوبة بالتبريد | ضاغط | ضاغط تايكانغ الفرنسي محكم الغلق، | |
| طريقة التبريد | تبريد بالهواء | ||
| صمام التمدد | تم تصميم صمامات التمدد الحراري من Danfoss خصيصًا لتطبيقات التبريد، | ||
| صمام الملف اللولبي | ‘تُستخدم صمامات الملف اللولبي Castelli الإيطالية المستوردة بشكل أساسي لتنظيم إزالة الجليد والتحكم في اتجاه تدفق غاز التبريد في أنظمة التبريد’ | ||
| مكثف | ‘تستخدم المكثفات المبردة بالهواء مراوح عالية عزم الدوران ومنخفضة السرعة، مما يؤدي إلى انخفاض مستويات الضوضاء. توفر المكثفات المبردة بالهواء من النوع V مزايا إضافية بما في ذلك قدرة تبريد كبيرة، وبصمة صغيرة، وتصميم جميل من الناحية الجمالية.’ | ||
| مبخر | تشجيانغ ويشينغ | ||
| فلتر التجفيف | ‘خصائص فلتر مجفف دانفوس: 80% منخل جزيئي 3A و20% من أكسيد الألومنيوم المنشط. الحد الأقصى لضغط التشغيل يصل إلى 42 بار.’ | ||
| مبدأ التبريد | مبدأ نظام التبريد | تستخدم دورة التبريد دورة كارنو العكسية، والتي تتألف من عمليتين متساويتي الحرارة وعمليتين أدياباتيتين، على النحو التالي: يتعرض المبرد لضغط أدياباتي داخل الضاغط إلى ضغط أعلى، مما يستهلك العمل ويرفع درجة حرارة التفريغ. بعد ذلك، يخضع المبرد لتبادل حراري متساوي الحرارة مع الوسط المحيط عبر المكثف، مما ينقل الحرارة إلى المناطق المحيطة. يخضع المبرد بعد ذلك للتمدد الأديباتي من خلال صمام الخانق، مما يؤدي إلى أداء العمل وخفض درجة حرارته. وأخيرًا، يمتص المبرد الحرارة بشكل متساوي الحرارة من جسم ذي درجة حرارة أعلى عبر المبخر، وبالتالي يخفض درجة حرارة الجسم المبرد. تتكرر هذه الدورة بشكل مستمر لتحقيق تأثير التبريد. | |
| يتضمن تصميم أنظمة التبريد تقنية تنظيم الطاقة، وهو نهج فعال يضمن التشغيل الطبيعي لوحدات التبريد مع تمكين التعديل الفعال لكل من استهلاك الطاقة وقدرة التبريد في نفس الوقت. ويؤدي هذا إلى خفض تكاليف تشغيل نظام التبريد إلى مستوى أكثر اقتصادا. | |||
| في مجال تكنولوجيا التبريد، نفتخر بمهندسين متمرسين يتمتعون بسنوات من الخبرة المثبتة والتكوينات العقلانية والتصنيع الصناعي الخالي من العيوب. يكمن جوهر التبريد في عمليات التكوين والتصنيع. نحن نؤمن بشدة أن تكنولوجيا الصين سوف تتقدم باستمرار، تقديم منتجات ألمانية متوسطة المدى لتوفير قدر أكبر من الراحة للسوق المحلية. | |||
| 2. نظام التحكم | |||||
| 2.1 نظرة عامة على الأداة | شاشة تعمل باللمس ملونة حقيقية وضع التحكم: قابل للبرمجة/قيمة ثابتة قادرة على برمجة 30 مجموعة من البرامج، كل مجموعة تدعم ما يصل إلى 30 جزءًا؛ واجهة اتصال USB للاتصال بالكمبيوتر (اختياري) لغة العرض: قابلة للتبديل بين الصينية والإنجليزية | ||||
| 2.2 طريقة قطع الطاقة ذات القيمة الثابتة | وضع التشغيل: حدد تشغيل البرنامج أو تشغيل القيمة الثابتة وضع انقطاع التيار الكهربائي: التوقف: توقف البرنامج/القيمة الثابتة؛ البداية الباردة: تبدأ العملية من الجزء الأول؛ التشغيل السريع: يستأنف التشغيل طوال مدة تشغيل الجزء قبل انقطاع التيار الكهربائي القفل: تكوين قفل إدخال لوحة المفاتيح أو إلغاء القفل الإضاءة الخلفية: اضبط وقت إيقاف تشغيل الإضاءة الخلفية تلقائيًا | ||||
| 2.3 شاشة عرض منحنية | عرض منحنيات التشغيل لدرجة الحرارة والرطوبة انقر لتكبير أو تصغير الرسم البياني | ||||
| 3. نظام إنذار الأعطال (اختياري) | |||||
| حماية سلامة المعدات | ارتفاع درجة حرارة الاستوديو؛ ماس كهربائي في السخان، حماية من الحمل الزائد، ضاغط over-pressure; overload; overcurrent, overheat protection نظام حماية من تسرب الأرض تسلسل مرحلة مصدر الطاقة الرئيسي والحماية من فقدان المرحلة نظام حماية من تسرب الأرض حماية المروحة من الحرارة الزائدة عينة من درجة الحرارة الزائدة | ||||
| 4. مقدمة موجزة عن المكونات الكهربائية المختارة | |||||
| مرحلات صغيرة | تم استخدام مرحلات صغيرة من طراز Shanghai Chint | ||||
| موصلات التيار المتردد | تم استخدام موصلات التيار المتردد من ماركة Chint | ||||
| الأجهزة ذات الحالة الصلبة | تم استخدام مرحلات الحالة الصلبة الكهربائية من شركة شنغهاي رينمين | ||||
| مرحلات تأخير الوقت | عند انقطاع التيار الكهربائي، يبدأ المرحل فترة تأخير. بعد الوصول إلى المدة المحددة مسبقًا، يقوم المرحل بتنشيط مجموعة واحدة من جهات الاتصال المتأخرة | ||||
| قواطع الدائرة | قواطع الدائرة الكهربائية من شركة شنغهاي رينمين المستخدمة | ||||
| أجهزة استشعار درجة الحرارة | تم استخدام أجهزة استشعار Yifan PT100 التايوانية | ||||
الثاني. الوصف الوظيفي وسير العمل التشغيلي

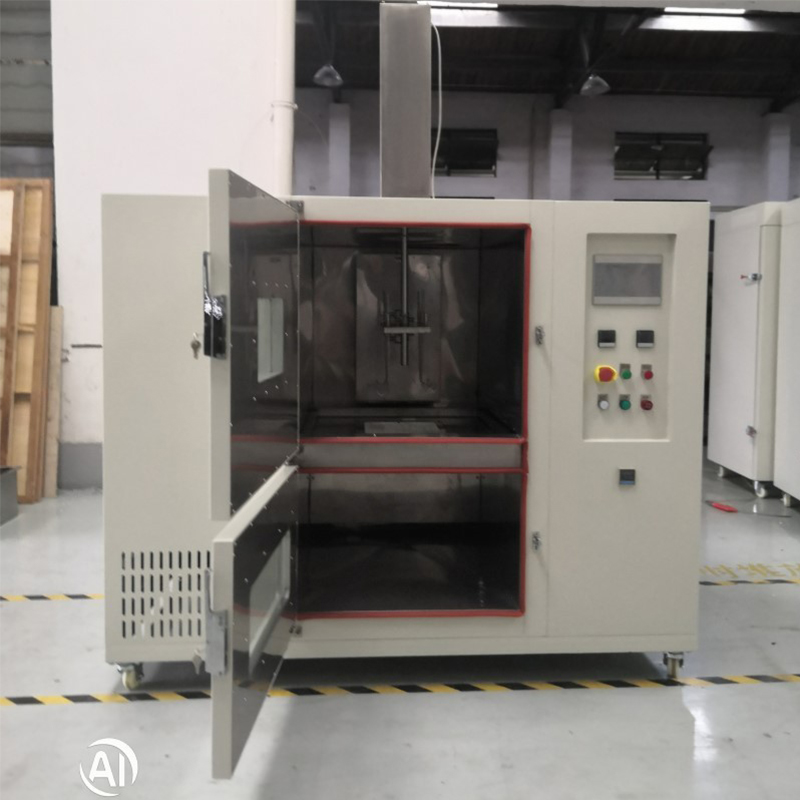

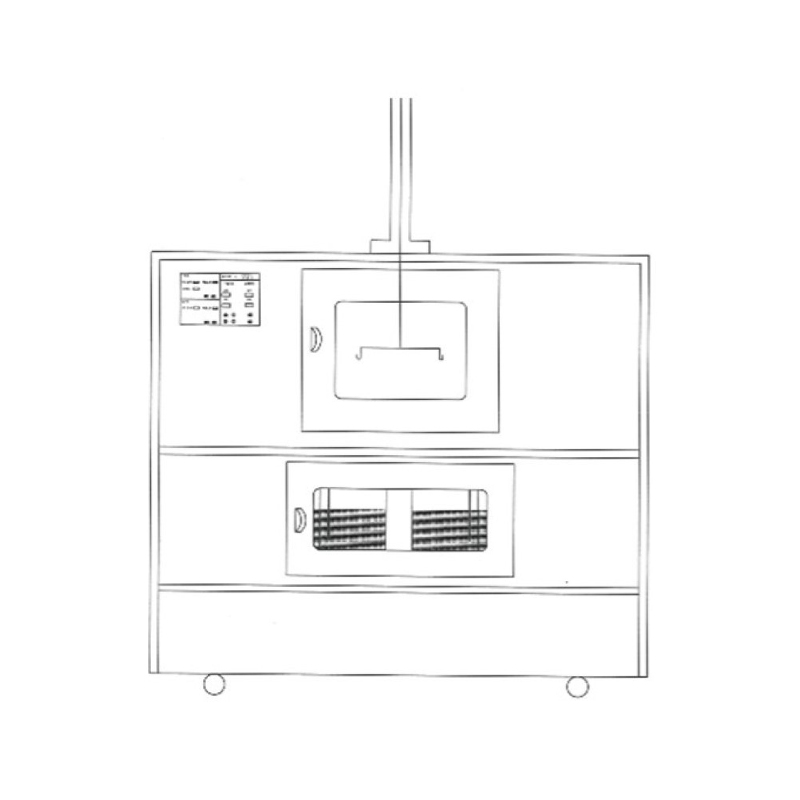

2.1. تم تصميم غرفة اختبار غمر محلول الملح هذه بغرفة تجفيف علوية وخزان محلول ملح سفلي. يفتح باب التقسيم تلقائيًا للحفاظ على الجفاف وتلبية متطلبات اختبار الغمر، مما يضمن التحكم المستقل في درجة الحرارة والرطوبة داخل كلتا الغرفتين. تم تصميم الغرفة الداخلية بسمك 1.2 مم لتعزيز مقاومة غرفة العمل للتآكل. الغلاف الخارجي مصنوع من لوح فولاذي كربوني بسمك 1.5 مم مع تشطيب مطلي بالرش. يملأ عزل الصوف المصنوع من ألياف السيراميك فائقة الدقة التجويف الموجود بين الحجرة الداخلية والغلاف الخارجي للاحتفاظ بالحرارة. تم تصميم أبواب غرفة التجفيف وغرفة غمر الملح بحيث تكون بمفصلة يسارية لإزالة العينات وإدخالها بسهولة. تشتمل إطارات الأبواب على أختام مقاومة لدرجات الحرارة العالية والمنخفضة وتتميز بنوافذ عرض زجاجية مزدوجة مقسى ذات مساحة كبيرة للمراقبة في الوقت الفعلي. تعمل مقابض الفولاذ المقاوم للصدأ على تعزيز مقاومة التآكل. يتم تصنيع حاويات محلول غمر الملح من الفولاذ المقاوم للصدأ 316L مع طلاء PTFE داخلي/خارجي.

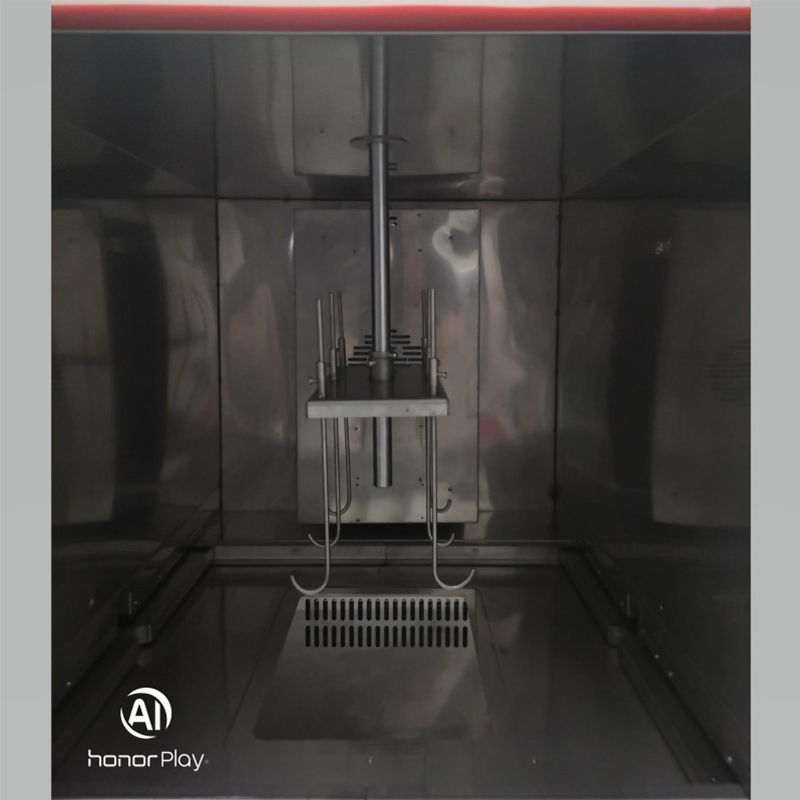

2.2. لإجراء اختبار متناوب للعينات بين الغرف العلوية والسفلية، يتم رفع العينات وخفضها بواسطة قضيب دفع كهربائي مثبت أعلى فرن التجفيف. يحتوي رف العينات المصنوع من الفولاذ المقاوم للصدأ 316L على ست عينات. يتم فتح وإغلاق باب التقسيم الذي يعمل بالكهرباء بين فرن التجفيف وغرفة غمر الملح تلقائيًا وفقًا للتسلسل التجريبي، مع أزرار تجاوز يدوية إضافية للتشغيل المؤقت.
2.3 البطانة الداخلية لغرفة التجفيف مصنوعة من الفولاذ المقاوم للصدأ 316L. يستخدم الغلاف الخارجي لوحة من الفولاذ الكربوني مع لمسة نهائية مطلية بالرش. يفتح الباب على اليسار، وهو مزود بشرائط مانعة للتسرب مقاومة لدرجات الحرارة العالية والمنخفضة. نافذة عرض كبيرة من الزجاج المقسى تسهل المراقبة. يشتمل نظام التدفئة على أنابيب تسخين داخلية من الفولاذ المقاوم للصدأ. يتميز تصميم مجرى الهواء بتفريغ الهواء من الجانب الأيمن، مع عودة الهواء عبر الجانب الأيسر. يضمن محرك المروحة المستورد المقاوم لدرجات الحرارة العالية الحمل الحراري القسري مع دوران الانتشار الرأسي، مما يزيل المناطق الميتة ويحقق توزيعًا موحدًا لدرجة الحرارة في جميع أنحاء الغرفة. يوفر مقياس الحرارة عالي الدقة PT100 البلاتيني من الفئة A استشعارًا حساسًا لدرجة الحرارة لتحقيق دقة تحكم فائقة. تم دمج مراقبة الرطوبة في الوقت الفعلي (نظرًا لأن التجفيف بالهواء الساخن يلغي الحاجة إلى معدات إزالة الرطوبة المنفصلة، تظل رطوبة الغرفة ≤50%).
2.4. الغرفة الداخلية لغرفة رش الملح مصنوعة من الفولاذ المقاوم للصدأ سعة 316 لترًا. يستخدم الغلاف الخارجي ألواحًا من الفولاذ الكربوني مع لمسة نهائية مطلية بالرش. يتم تصنيع خزان محلول الملح من الفولاذ المقاوم للصدأ 316L، مع طلاء الأسطح الداخلية والخارجية بمادة PTFE أو تصنيعها من مادة PTFE لضمان مقاومة التآكل. تستخدم مستشعرات درجة الحرارة مستشعرات مقاومة البلاتين عالية الدقة من الدرجة الأولى للقياس المباشر لدرجة حرارة المحلول الملحي. تم تغليف هذه المستشعرات بالكامل بمادة PTFE لمنع التفاعل مع محلول الملح. نظرًا لمتطلبات درجة الحرارة التشغيلية من 20°C إلى 50°C، تشتمل غرفة غمر الملح على أنظمة مزدوجة: دورة تبريد ودورة تسخين. تستخدم دورة التسخين نفس الطريقة المستخدمة في أفران التجفيف.
2.5. يستخدم التحكم في المعدات واجهة بين الإنسان والآلة مع برمجة PLC، مما يتيح التشغيل الدوري وفقًا للمتطلبات التجريبية. يتم الحفاظ على دقة التحكم في درجة الحرارة داخل غرف التجفيف وغمر الملح عند ±1°C. يتم تركيب جهاز مراقبة الرطوبة في غرفة التجفيف لعرض رطوبة التشغيل في الوقت الفعلي (على الرغم من عدم التحكم في الرطوبة). يمكن بدء تشغيل أو إيقاف كل من غرف التجفيف والغمر بالملح بشكل مستقل. تم تجهيز جميع الأسلاك الخارجية بأكمام عازلة مقاومة لدرجات الحرارة العالية لمنع الشيخوخة.
2.6. وفقًا لمتطلبات الاختبار، تخضع العينات للتجفيف الدوري في فرن التجفيف والغمر في غرفة غمر الملح. قبل كل دورة، يتم ضبط درجات حرارة تشغيل فرن التجفيف وغرفة غمر الملح بشكل فردي، ويتم تنشيط أنظمة التحكم في درجة الحرارة الخاصة بكل منهما. بمجرد وصول الغرف إلى درجات حرارة العمل المطلوبة، يتم تكوين مدة التجفيف (على سبيل المثال، 50 دقيقة) ومدة الغمر (على سبيل المثال، 20 دقيقة)، يليها إدخال وتنشيط أنظمة التحكم في درجة الحرارة الخاصة بها. بمجرد وصول الغرف إلى درجات حرارة التشغيل المطلوبة، اضبط مدة التجفيف (على سبيل المثال، 50 دقيقة) ومدة الغمر (على سبيل المثال، 20 دقيقة)، بالإضافة إلى عدد الدورات. اضغط على زر البدء (في الظروف العادية، يتم وضع رف العينة في حجرة التجفيف). ستخضع عينات الاختبار بعد ذلك لدورات تجفيف وغمر دورية وفقًا للجدول الزمني المبرمج. عند انتهاء فترة التجفيف (على سبيل المثال، 50 دقيقة)، يفتح الباب الفاصل بين حجرة التجفيف وحجرة الغمر. ثم يقوم قضيب الدفع الكهربائي الموجود أعلى الغرفة بخفض عينة الاختبار إلى غرفة الغمر. في الوقت نفسه، يقوم الغطاء الموجود أعلى قضيب الدفع بإغلاق ممر العينة، مما يؤدي إلى عزل الغرف العلوية والسفلية. عندما تنتهي فترة الغمر (على سبيل المثال، 20 دقيقة)، يقوم قضيب الدفع الكهربائي برفع العينة مرة أخرى إلى غرفة التجفيف. ثم يتم إغلاق باب التقسيم المتوسط تلقائيًا، مما يؤدي إلى إعادة عزل الغرفتين. يشكل هذا التسلسل دورة واحدة، تتكرر وفقًا لعدد الدورات المحدد مسبقًا حتى انتهاء الاختبار. علاوة على ذلك، يجب ألا يتجاوز الوقت اللازم لغمر كل عينة أو استرجاعها بالكامل دقيقتين. بالإضافة إلى ذلك، لتلبية المتطلبات الخاصة، تم تجهيز هذا الجهاز بأزرار فتح وإغلاق منفصلة لباب التقسيم المتوسط. يتميز حامل العينة أيضًا بزر رفع مؤقت، مما يتيح رفع العينة أو خفضها حسب الحاجة للاحتياجات التشغيلية.
